沃爾沃柴油機正時燈檢測的具體步驟和標準值

通過系統化檢測與精準調整,可確保沃爾沃柴油機在全工況下保持最優性能。建議優先參考《VolvoTruckD11/D13/D16發動機維修手冊》(可通過官方渠道獲取),并使用原廠工具(如VDS診斷儀、正時校準套件)進行操作。對于復雜故障,推薦聯系沃爾沃授權服務網點進行深度檢修,避免因非專業調整導致高壓共軌系統損壞。
維修咨詢

詳細描述

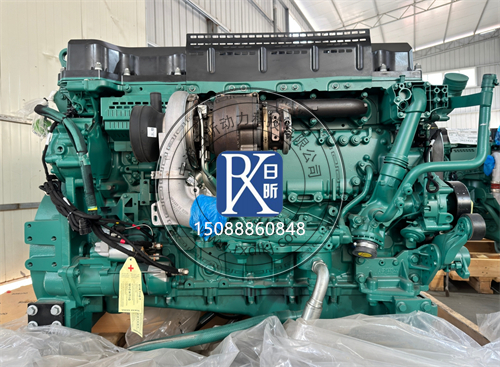

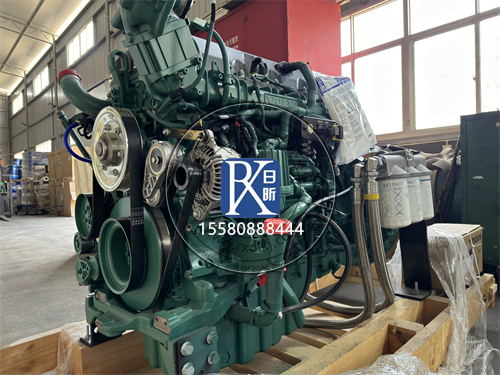

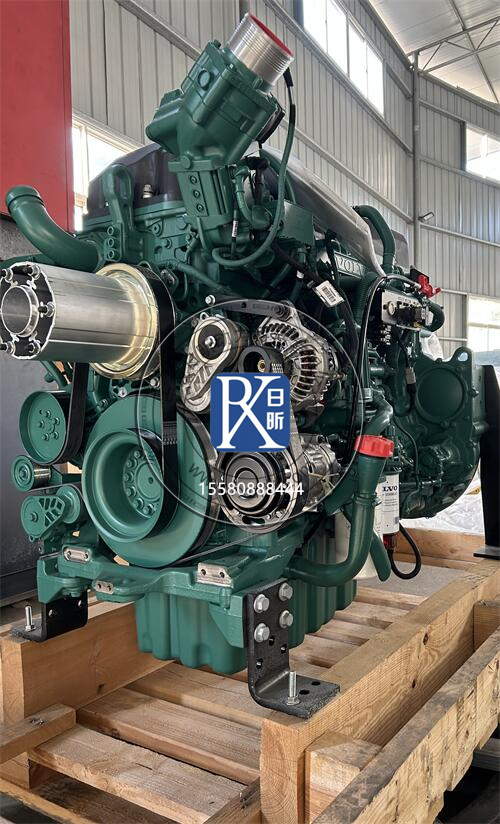

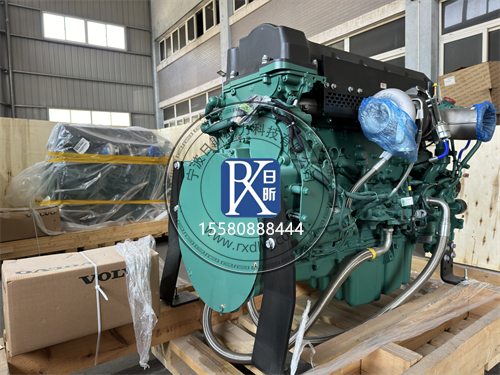

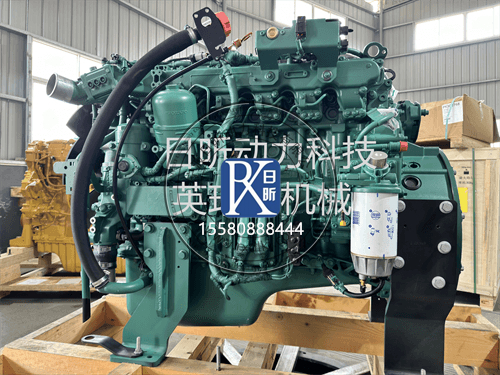

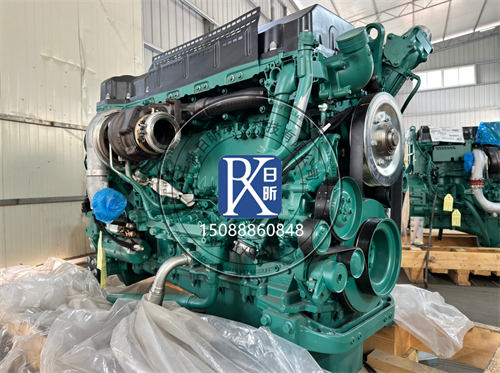

沃爾沃柴油機(如D13、D16系列)的正時燈檢測是確保燃油噴射與活塞運動同步的核心手段,其步驟和標準值需嚴格遵循原廠規范。以下結合官方技術資料與維修實踐,系統解析具體操作流程及關鍵參數:

一、檢測前準備
工具與設備:
正時燈:需支持柴油機觸發模式(如OTC4600或Snap-onMT3500),精度±0.5°。
飛輪觀察孔工具:如Volvo專用工具9993712,用于移除飛輪殼觀察孔蓋。
診斷儀:VDS(VolvoDiagnosticSystem)或DAD(DieselAnalyzer)用于讀取實時數據。
輔助工具:扭矩扳手(精度±5%)、塞尺(0.05-1mm)、耐高溫手套。
環境條件:
發動機需預熱至正常工作溫度(冷卻液溫度80-95℃)。
關閉空調、大燈等非必要負載,確保怠速穩定(D13:750±50rpm;D16:600±30rpm)。
檢測區域應通風良好,避免油氣積聚。

二、正時標記識別
(一)飛輪標記
D13發動機:
TDC標記:飛輪邊緣“0”刻線與觀察孔指針對齊。
提前角標記:距TDC標記順時針方向15°、22°、25°處有“-15”、“-22”、“-25”刻線。
驗證方法:用手電筒照射觀察孔,轉動曲軸至“0”標記與指針重合,此時1缸活塞處于壓縮上止點。
D16發動機:
船用機型:飛輪邊緣“TDC”標記與觀察孔三角箭頭對齊,提前角標記為16°、19°(適用于IMOTierIII標準)。
車用機型:標記布局與D13類似,但冷啟動提前角標記為22°(-22)。
(二)凸輪軸標記
D13:
凸輪軸齒輪“INJ”刻線需與缸體定位銷對齊,偏差≤0.5mm。
平衡軸齒輪鍵槽與軸鍵對齊,否則需成套更換齒輪組。
D16:
凸輪軸蓋刻線需夾住所視標記,允許視覺誤差±0.5mm。
正時皮帶張緊輪指針需根據環境溫度調整(-20℃對準左側標記,20℃對準中心標記)。

三、正時燈檢測步驟
(一)連接設備
觸發信號獲取:
共軌機型(如D13B/D16C):
將正時燈觸發線連接至第一缸噴油器的信號插頭(綠色/白色導線)。
確保觸發線屏蔽層接地良好,避免電磁干擾。
機械泵機型(如早期D16A):
使用油壓傳感器(如VolvoPenta3107M)夾在第一缸高壓油管上,觸發正時燈。
電源與接地:
正時燈紅色電源線接蓄電池正極,黑色線接負極,電壓需穩定在24±0.5V。
若發動機啟動困難,可臨時連接輔助電源(如應急啟動電源)。
(二)動態檢測
怠速工況檢測:
啟動發動機,穩定怠速3-5分鐘。
對準飛輪觀察孔,調整正時燈電位器使“0”標記清晰可見。
標準值:
D13:15°-18°BTDC(冷啟動補償后允許增至20°BTDC)。
D16:17°-20°BTDC(船用機型為16°-19°BTDC)。
允許誤差:±1.5°,超出需檢查噴油泵驅動齒輪或EMS傳感器。
額定轉速檢測:
逐漸提升轉速至額定值(D13:2100rpm;D16:1800rpm)。
觀察飛輪標記,此時提前角應自動增至22°-25°BTDC(D13)或19°-22°BTDC(D16)。
異常處理:若提前角未變化,檢查機械離心提前裝置或EMS動態補償模塊。
冷啟動驗證:
關閉發動機,等待冷卻至環境溫度(≤25℃)。
啟動發動機,觀察冷啟動階段(0-30秒)提前角:
D13:22°-24°BTDC(持續10-15秒后回落至標準值)。
D16:20°-22°BTDC(暖機后回落至17°-20°BTDC)。
(三)數據記錄與分析
多工況檢測:
記錄怠速、額定轉速、冷啟動等至少3個工況的提前角數據,繪制趨勢曲線。
對比VDS診斷儀讀取的EMS數據,偏差應≤±1°。
異常波形識別:
若正時燈閃爍頻率異常(如忽快忽慢),可能是噴油器信號干擾或飛輪標記磨損。
使用示波器檢測噴油器驅動信號,正常波形應呈現穩定的矩形脈沖(幅值110-130V,脈寬0.8-1.2ms)。

四、標準值與調整規則
(一)基礎參數
機型 工況 標準提前角(BTDC) 驗證方法
D13 怠速(750rpm) 15°-18° 正時燈+VDS對比
額定轉速 22°-25° 正時燈+缸壓法
D16 常規工況 17°-20° 正時燈+飛輪標記
船用IMOTierIII 16°-19° 正時燈+SCR系統協同
(二)特殊場景調整
高原地區:
海拔每升高1000米,提前角增加1°-2°,同時需調整增壓壓力(每升高1000米增加0.02bar)。
檢測時需使用海拔補償公式:
補償提前角=標準值+0.0012×海拔高度(米)
低溫環境:
環境溫度<-10℃時,冷啟動提前角允許增至24°BTDC(D13)或22°BTDC(D16)。
需配合預熱塞系統(如VolvoPenta11666041)使用,避免爆震。

五、異常處理與維護建議
(一)常見故障診斷
提前角偏差>2°:
可能原因:
正時齒輪磨損(嚙合間隙>0.4mm)。
高壓油管老化(脈沖響應延遲>0.5ms)。
處理方案:
更換正時齒輪組,檢查軸頸徑向間隙(D13≤0.08mm,D16≤0.09mm)。
用超聲波測厚儀檢測高壓油管壁厚,磨損>0.2mm需更換。
正時燈閃爍不穩定:
可能原因:
噴油器信號干擾(線束屏蔽層破損)。
飛輪標記模糊(需重新刻畫)。
處理方案:
更換破損線束,使用雙絞線重連觸發信號。
用白色油漆重新標記飛輪刻線,確保反光度一致。
(二)維護周期
常規檢測:
每500小時或3個月檢查正時標記對齊及齒輪間隙,重載工況縮短至300小時。
使用工業內窺鏡(如VolvoPenta3107M)檢查飛輪齒圈磨損,缺齒或裂紋需立即更換。
潤滑系統維護:
正時齒輪室使用SAE80W-90GL-5齒輪油,每2000小時更換。
共軌機型需定期清潔燃油計量閥(每1000小時),防止堵塞導致提前角控制失效。

六、注意事項
安全操作:
檢測時禁止觸摸旋轉部件,建議佩戴護目鏡和耐熱手套。
高壓共軌系統壓力可達2000bar,拆卸噴油器前需泄壓(使用VDS執行泄壓程序)。
工具校準:
正時燈每年需送專業機構校準(如NIST認證實驗室),確保精度符合ISO17025標準。
扭矩扳手使用前需驗證,誤差超過±5%需返廠維修。
數據記錄:
每次檢測后需記錄環境溫度、海拔、檢測時間及調整量,建立發動機維護檔案。
異常數據需拍照留存,作為后續故障分析的依據。
通過系統化檢測與精準調整,可確保沃爾沃柴油機在全工況下保持最優性能。建議優先參考《VolvoTruckD11/D13/D16發動機維修手冊》(可通過官方渠道獲取),并使用原廠工具(如VDS診斷儀、正時校準套件)進行操作。對于復雜故障,推薦聯系沃爾沃授權服務網點進行深度檢修,避免因非專業調整導致高壓共軌系統損壞。
