珀金斯Perkins發動機連桿軸承軸瓦的結構圖解

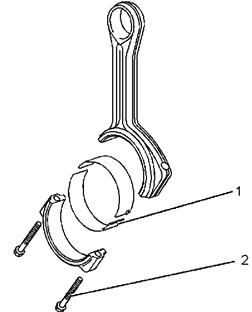

圖 45
典型實例


連桿的配合表面是通過液力擠壓鍛造連桿形成的。
將連桿的固定螺釘再次擰緊至以下扭矩。 ... 40 N•m(30 lb ft)
把連桿的固定螺釘再擰緊 120 度。 本步驟后必須更換連桿的固定螺釘 (2)。
注: 當組件脫離發動機時，一定要把連桿蓋緊固到連桿上。 將組件擰緊至 20 N•m (14 lb ft)。

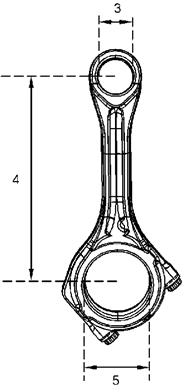

圖 46
典型實例

(3) 活塞銷精加工孔的直徑 39.738 至 39.723 mm(1.5645 至 1.5639 in)
(4) 原有孔之間的距離 219.05 至 219.1 mm(8.6240 至 8.6260 in)
(5) 連桿軸承精加工孔的直徑 72.025 至 72.05 mm(2.8356 至 2.8366 in)


表 6

連桿有顏色代碼。 顏色代碼用以表示連桿長度 (Y)。請參閱表 6 以了解連桿的不同長度。
