挖掘機發動機VOLVO沃爾沃渦輪增壓器配件拆卸安裝資料

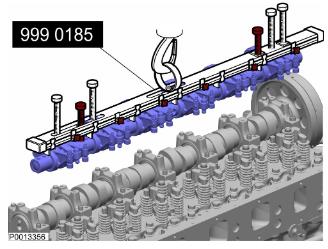

70   安裝搖臂橋。引導所有搖臂，使其回到正確的位置。從搖臂橋上拆下提升工具。

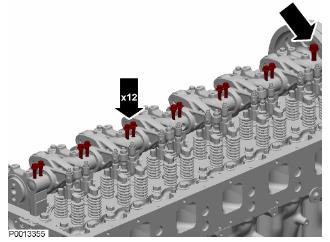

71   安裝搖臂軸螺栓。檢查并確認閥軛正確定位在閥桿上。交替擰緊螺栓，從而使搖臂軸不彎曲。確保軸位于軸承蓋導向套上。緊固搖臂軸至特殊緊固扭矩 8 頁中的“軸承蓋，搖臂軸”中規定的扭矩。

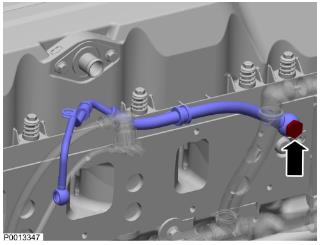

72   安裝搖臂潤滑閥殼體和油管。注意 密封殼體底部和管路。調整閥和單體泵；參見閥和單體泵，調整 183 頁。

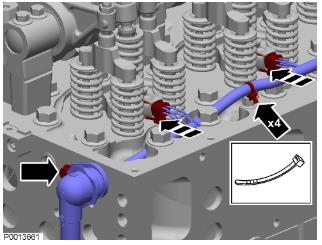

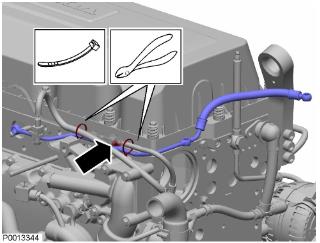

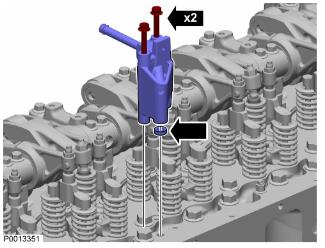

73   安裝用于噴油器的線束。用耐油電纜結（VP 零件號 983472）固定。

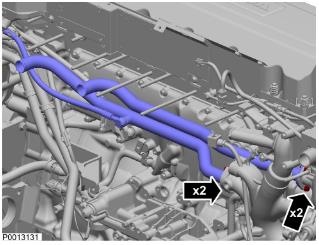

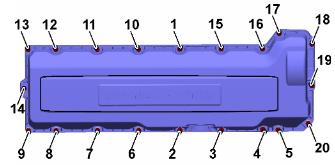

74   安裝氣門室蓋。緊固扭矩：24 Nm (17.7 lbf.ft.)。75   安裝燃油管路。緊固扭矩：48 Nm (35.40 lbf.ft.)。

76   安裝燃油回流管路。緊固扭矩：48 Nm (35.40 lbf.ft.)。

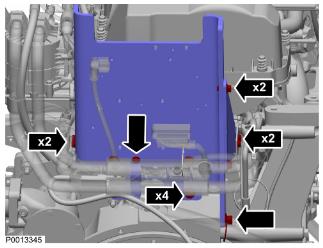

77   安裝提升附件和支架板。

78   僅適用于 D13B-A/B/G/H/J/K安裝 PCU。連接 PCU 線束端子和飛輪傳感器。用夾子固定導線線束。

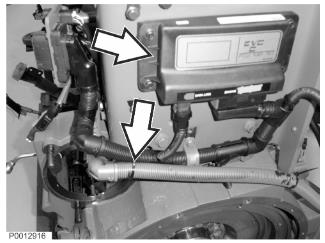

79   僅適用于 D13B-C/D/E/F/L/M/N安裝電源模塊(1)和緊急停車開關(2)。連接電源模塊線束端子、急停車開關和飛輪傳感器(3)。用夾子固定導線線束。

80   連接冷卻劑溫度傳感器線束端子。安裝螺柱接頭。

81   安裝恒溫器蓋和恒溫器；參見恒溫器，更換 356 頁。

82   安裝通風管。
83   安裝水管。

84   安裝排氣歧管；參見排氣歧管，更換 271 頁。

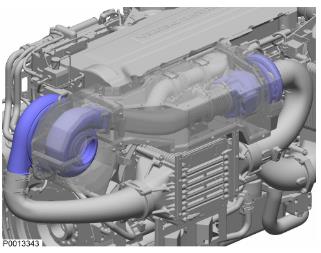

85   安裝渦輪增壓器；參見低壓渦輪，更換 297 頁。僅適用于 D13B-B/D/E/F/J/M/N（單渦輪增壓器）安裝空氣過濾器與渦輪增壓器之間的管路。僅適用于 D13B-A/C/G/H/K/L（雙渦輪增壓器）安裝 Y 形管和兩個撓性管。所有發動機安裝隔熱罩。
86   安裝增壓空氣冷卻器；請參考前部增壓空氣冷卻器，更換 365 頁。
87   安裝進氣歧管；參見進氣歧管，更換 287 頁。
88   進行部件安裝并將發動機從臺架上拆下。參見發動機夾具，拆卸 87 頁。收尾工作
89   檢查發動機油位；如有必要，則加滿。
90   加注冷卻劑；參見技術數據 47 頁。91   打開通海旋塞。92   打開電源。93   起動發動機并檢查是否存在任何泄漏。
