CAT發動機電子控制模塊(ECM)到其他電氣系統的信息通訊測試

CAT數據鏈路電路-測試SMCS 代碼: 1901-038    系統操作描述：本程序用于以下診斷代碼：• 296-09 不能與傳輸ECM通訊• 296-12 參見維護手冊• 296-14 傳輸控制特殊設備• 596-09 執行控制非正常更新率• 596-12 執行ECM錯誤響應卡特數據鏈路提供設備上不同控制模塊之間的數據通訊?？ㄌ財?shù)據鏈路用于從發動機電子控制模塊(ECM)到其他電氣系統的信息通訊。卡特數據鏈路也用于控制模塊與卡特ET之間的通訊。

ECM與卡特ET進行通訊以分享狀態信息和診斷信息。卡特ET也能用于設置ECM參數。如果通過卡特數據鏈路的通訊失敗，這些信息無法獲得。ECM發送信息到電子屏幕以將發動機運轉信息告知設備的操作者。ECM也與其他設備控制模塊通訊以執行設備操作。以下模塊可用于該功能。這些模塊通過卡特數據鏈路通訊：• 發動機ECM• 執行ECM• 動力傳遞ECM• 網關模塊• 驅動裝置信息顯示• 設備安全系統（MSS）• 載荷控制系統102489788CAT數據鏈路電路-測試SMCS 代碼: 1901-038    系統操作描述：本程序用于以下診斷代碼：• 296-09 不能與傳輸ECM通訊• 296-12 參見維護手冊• 296-14 傳輸控制特殊設備• 596-09 執行控制非正常更新率• 596-12 執行ECM錯誤響應卡特數據鏈路提供設備上不同控制模塊之間的數據通訊?？ㄌ財?shù)據鏈路用于從發動機電子控制模塊(ECM)到其他電氣系統的信息通訊。卡特數據鏈路也用于控制模塊與卡特ET之間的通訊。

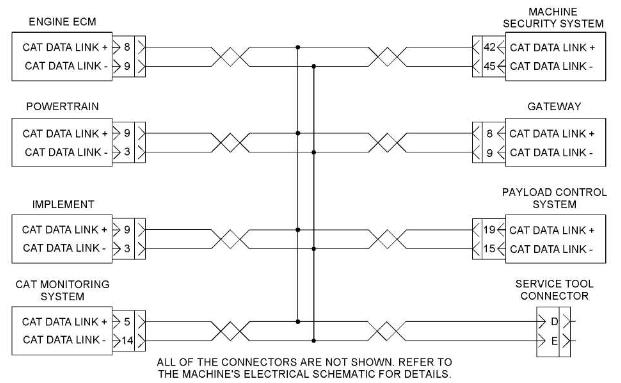

卡特數據鏈路接線圖（范例）測試步驟  1.檢查電氣接頭和電線A.斷開發動機ECM的電源

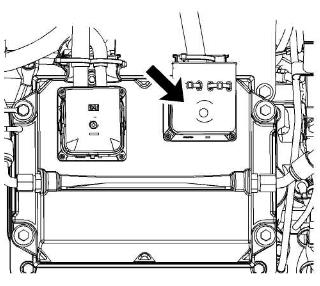

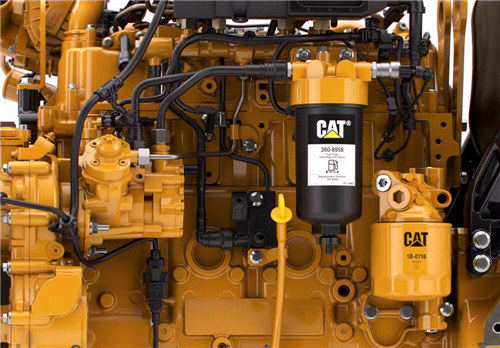

圖18J1/P1 ECM接頭（發動機左視圖）gO1214624
B.  徹底檢查J1/P1 ECM接頭。檢查卡特數據鏈路上其他模塊的所有接頭。參考《故障排除》“ 電氣接頭－檢查” 獲得細節。

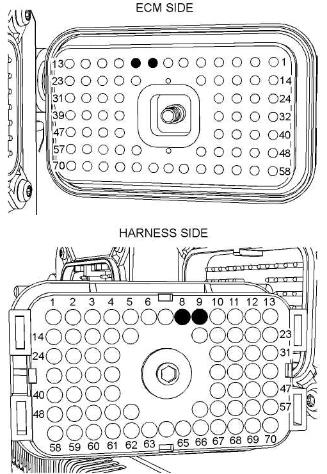

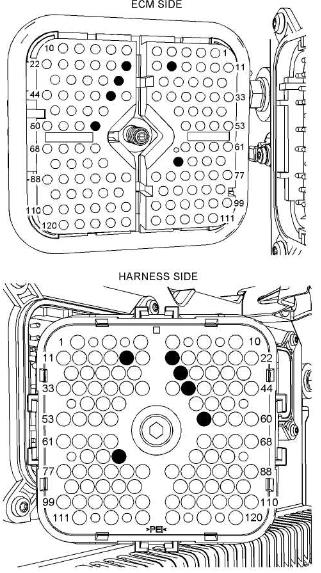

圖19g0i207225P1 ECM接頭上用于卡特數據鏈路的接頭(P1-8) 卡特數據鏈路  +  (P1-9) 卡特數據鏈路－C.用45 N (10 Ib)拉力測試與回路相關的ECM接頭的每根電線。 D.檢查每個ECM接頭的緊固螺栓達到適當扭矩。參考《故障排除》“ 電氣接頭－檢查” 獲得正確扭矩值。E.檢查線束或電線有無破損或狹縮點。期望結果：所有接頭，插針和插口完全耦合并插緊，線束和電線沒有腐蝕、破損或狹縮點。結果：• OK－線束和接頭正常。繼續進行測試步驟2。• 不行-接頭和/或電線不正常。修理：修理接頭或電線，和/或更換接頭或電線。確認每個接頭的所有密封在適當位置，確認接頭完全耦合。確認修理消除了問題。停止。測試步驟  2.檢查線束短路A.斷開J1/P1 ECM接頭。B.從卡特數據鏈路斷開所有控制模塊。C.從服務工具接頭斷開卡特ET。注意：在以下測量中晃動線束，以發現間歇情況。D.測量從P1-8到P1 ECM接頭的每個端子的電阻值。E.測量P1-8到接地極的電阻值。F測量從P1-9到P1 ECM接頭的每個端子的電阻值。G測量P1-9到接地極的電阻值。期望結果：電阻值檢查指示為斷路。結果：• OK－電阻值檢查指示為斷路。線束中不存在短路。繼續進行測試步驟3。• 不行-至少有一個電阻值沒有指示為斷路。

修理：線束中有一處短路。問題可能存在于某個接頭。修理線束和/或接頭。如果需要，更換部件。確認問題已解決。停止。測試步驟  3.檢查線束斷路A.裝配一根足夠長的跳線，來短接維護工具接頭的兩個端子。將接頭插口夾到跳線的一端。B.在維護工具接頭的端子D和E之間安裝跳線。C.測量P1-8 和  P1-9之間電阻值。 D.測量其他控制模塊接頭的電阻值。期望結果：每次測量結果電阻值小于5 Ohm。 結果：• OK－每次測量結果電阻值小于5 Ohm。 修理：卡特數據鏈路沒有線束斷路。問題應當已被解決?？赡茉诰€束中有間隙性的電氣問題。問題可能存在于某個接頭。仔細檢查線束和接頭。如果懷疑有間隙性問題，參考《故障排除》“ 電氣接頭－檢查” 。停止。• 不行-一次或多次測量結果的電阻值大于5 Ohm。在線束或接頭中存在額外電阻或斷路。修理：修理接頭或電線，和/或更換接頭或電線。確認問題已解決。停止。
